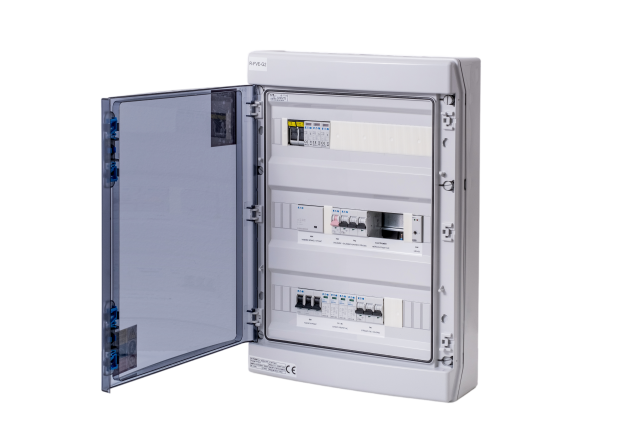

Rozváděč R-FVE-G2 – třída ochrany I+II (s AC Svodičem)

AC+DC rozváděče určené pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Growatt 4 až 10K).

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění, je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

Pozn. Smartmeter není součástí dodávky A-Z TRADERS s.r.o. Pokud zákazník dodá Smartmetery, jsme schopni je do rozváděčů osadit.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%). Rozváděč R-FVE-A40-1 je koncipován na hlavní jistič ve sloupku maximálně 40 A. Obsahuje i DC pojistkové odpínače a svodiče přepětí.

Seznam hlavních komponent:

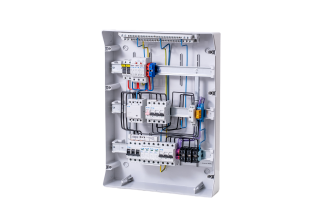

Rozváděč EATON IKA-3/54-ST, svodič přepětí třídy T1+T2 EATON SPBT12-280/4, hlavní vypínač EATON IS40/3, jištění střídače EATON PL6-B16/1, stykač včetně hlídacího relé ELKO HRN-55 a stykač EATON Z-SCH230/40-40, jištění pro měření a řízení, jističe EATON PL6 + relé pro ovládání krizového HDO. Svodič přepětí EATON SPPVT12-10-2+PE nebo EATON SPPVT2-10-2+PE. Pojistkové odpínače EATON CHPV2U včetně pojistek gPV EATON PV-15A10F.

Hlavní parametry
